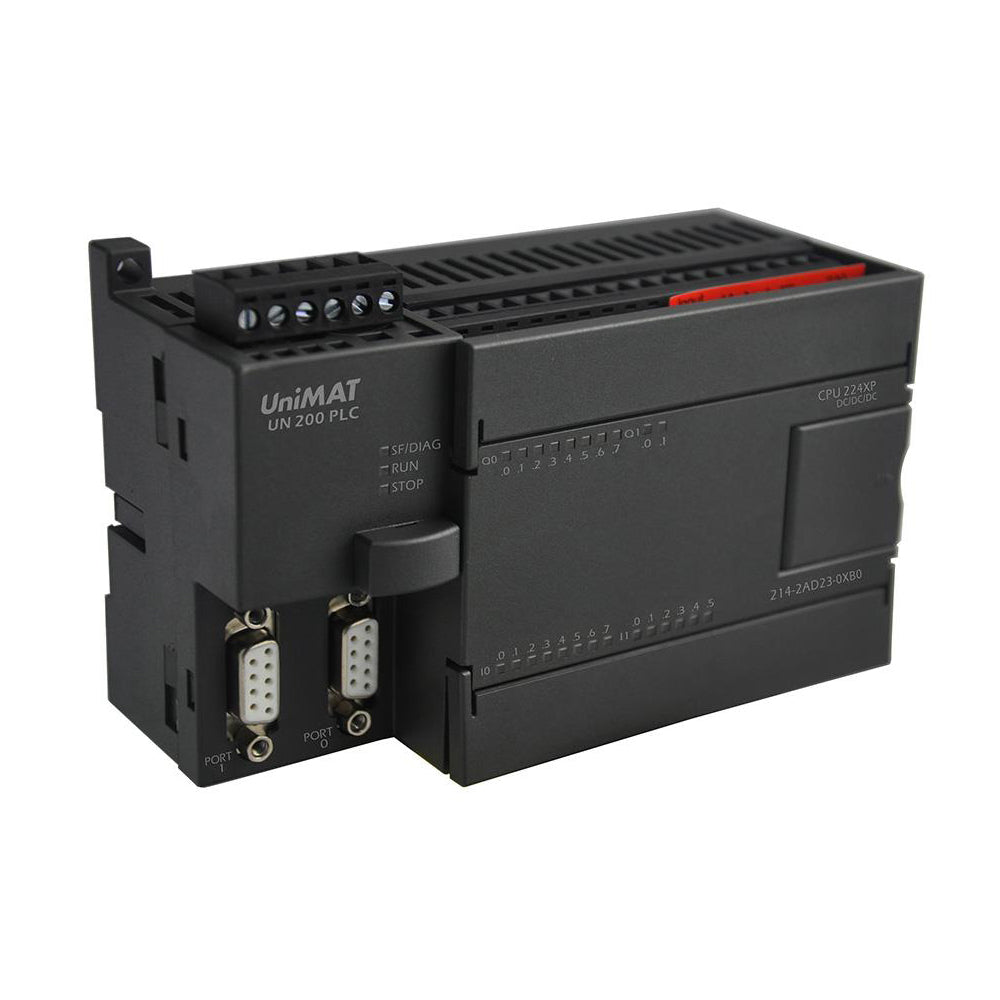

CPU224XP DC/DC/DC

Physical characteristic                Dimensions(W x H x D)(mm)                 140×80×62                 Power consume                 7W                 Memory                Program memory size                 20K Data memory                 20K                 Back up (by Flash, no need battery)           keep over 10 years                 I/O                Local digital inputs                 14 inputs                 Local digital outputs                 10 outputs                 Local Analog inputs                 2 inputs                 Local Analog outputs                 1 outputs                 Digital I/O image size                 256(128 inputs/128 outputs)                 Analog I/O image size                 64(32 inputs/32 outputs)                 expansion modules allowed (Max)                 7 modules                 General                Timer                 Total number：256（1ms:4；10ms:16；100ms:236）                 Counters                 256                 Internal memory bits stored on power down                 256                 Time interrupts                 2 with1ms resolution                 Edge interrupts                 4 up and/or 4 down                 Analog adjustment                 2 with 8 bit resolution                 Time Clock                 Built-in                 Real Time Clock                 Run time after power down 100 hours / typical (40 hours at least 70 hours)   Card options                 Memory card, battery card                 Power down hold                 support;，power down data permanently maintained                 Integrated Communication function         Ports                 2 RS-485 standard PPI port ，support Free/Modbus Communication             PPI Baud Rates                 PPI：9.6，19.2 and 187.5 Kbps             Freeport Baud Rates                 1.2 to 115.2Kbps                 Max. cable length per segment                 With isolated repeater：1000 m up to 187.5kbaud, 1200m up to 38.4kbaud ，Without isolated repeater: 50 m                 Max. number of stations                 32 per segment, 126 per network                 Max. number of masters                 32                 Peer to peer（PPI Master Mode）                 Yes                 Power                Input voltage                 20.4 to 28.8 VDC                 Inrush current                 12A at 28.8 VDC                 Isolation(field to logic)                 Not isolated                 Hold up time（loss of power）                 10ms at 24 VDC                 Sensor voltage、current             Voltage：L+ minus 5 V               Current：300mA(Max.) Current limit                 1.5A peak，thermal limit non-destructive                 Ripple noise (sensor to logic)                 Derived from input power                 Isolation (sensor to logic)                 Not isolated                 CPU Digital Input Specifications                Built-in digital input                 14             Input type                 PNP/NPN                 Rated voltage                 24 VDC at 4mA                 Max. continuous permissible voltage             30 VDC                 Surge voltage                 35 VDC for 0.5s                 Logic “1” Min.               15 VDC 2.5mA(I0.0~I0.2 and I0.6~I1.5) 4 VDC 8mA(I0.3~I0.5)           Logic “0” Max.             5 VDC 1mA(I0.0~I0.2 and I0.6~I1.5) 1VDC 1mA(I0.3~I0.5)       Input delay                 Selectable (0.2 to12.8ms)                 Connection of 2-wire proximity sensor (Bero)             Premissible leakage current (Max.)                 1mA                 Isolation (field to logic)                 Yes                 Optical galvanic                 500 VAC for 1minute                 High-speed counters                 Single-phase 30K(4pcs)       200K(2pcs) Double phase 20K(3pcs） 100K(1pcs)       I0.3~I0.5 is high speed input point 200KHz I0.0~I0.2 and I0.6~I1.5 is high speed input point 30KHz Cable length Max.                   Shielded                 500m normal inputs, 50m HSC inputs                 unshielded                 300m normal inputs                 CPU Digital Output Specifications                Built-in outputs                 10               Output type                 Solid State-MOSFET(Sourcing)                 Rated voltage                 24 VDC                 Voltage range                 5 to 28.8 VDC（Q0.0~Q0.4)     20.4 to 28.8VDC（Q0.5~Q1.1）         Surge current (Max.)                 8A for 100ms                 Logic “1” (Min)                 L+ minus 0.4V,at maximum current                 Logic “0” (Max)                 0.1 VDC with 10KΩ load                 Rated current per point（Max.）                 0.75A                 Rated current per common（Max）           6A                 Leakage current (Max)                 10µA                 Lamp load (Max)                 5W                 Inductive clamp voltage                 L+ minus 48 VDC, 1w dissipation                 On State resistance (contact)                 0.3Ω Typical（0.6Ω max.）                 Pulse frequency (Max.)                 100KHz 2pcs (Q0.0 and Q0.1)                 Lifetime mechanical cycles                 -                 Lifetime contacts                 -                 Connecting two outputs in parallel             Yes, only outputs in same group                 Analog input characteristics                Local integrated Analog inputs points           2           Analog input type                 single-ended                 Voltage range ±10V Data word format，full-scale range -32000 to +32000 DC input impedance                 ＞100KΩ Max.input voltage                 30VDC Resolution                 11 bits plus 1 sign bit LSB value                 4.88mV Isolation                 without Accuracy                 ±2.5% full range（Max.Error 0-55 degree） ±1.0% full range（typical 25 degree）                 Repeatability                 ±0.05% full range Analog to digital conversion time                 125ms Conversion type                 SAR             Step response                 Max.250ms Noise rejection                 Typical-40dB@50Hz Analog Output Characteristics                Local integrated Analog inputs points       1               Signal range                 Voltage：0-10V Current：0-20mA                 Data word format，full-scale range         0 to +32000                 Resolution，full range                 12bits                 LSB valuel                 Voltage：2.44mV   Current：4.88uA                 Isolation                 NO                 Accuracy                 Max.error：voltage output ±2% full range                                     current output ±3% full range                 Typical case：voltage output ±1% full range                           current output ±1% full range                 Setting time                 voltage output ：50us current output ：100us                     Max.output drive                 voltage output ≥5000Ω（min.） current output ≤500Ω（Max.)
